一、行業背景

隨著人民生活水平的提高，各類場所用火、用電量增加，形式也趨于多樣化，這為火災的發生埋下了諸多隱患。根據中國消防協會信息，2016年，全國共接報火災31.2萬起，亡1582，傷1065，直接經濟損失37.2億元。2017年1至10月，全國共接報火災21.9萬起，亡1065人，傷679人，直接財產損失26.2億元。2018年，全國共接報火災23.7萬起，造成1407人死亡，傷798人，直接財產損失36.75億元。2018年火災發生的特點主要有：近八成致命火災發生在住宅，電氣火災仍居各類火災首位，夜間火災數量少造成傷亡大，火災致死人數中老幼病殘多。

1.1 消防現狀

建筑消防形成孤島，不能及時發現警情、及時調度、救援。

傳統消防報警系統無法覆蓋九小場所等火災高位所；無法滿足對消防水系統和安全用電系統等實時監測。

消防意識比較薄弱，存在僥幸心理，管理不到位。

原消防管理模式及手段在現有警力很難實現有效的監管。

消防信息化建設相比其他行業滯后，無法支撐科學決策。

1.2 政府支撐

《消防工作考核辦法》國辦發（2013）16號

《消防安全責任制實施辦法》國辦發（2017）87號

《關于加強和改進消防工作的意見》國發（2011）46號

《關于******推進“智慧消防”建設是指導意見》公消（2017）297號

《國務院關于進一步加強消防工作的意見》國發（2011）15號

《關于積極推動發揮獨立式感煙火災探測報警器火災防控作用的指導意見》公消（2015）289號

1.3 科技發展

1、云計算&大數據技術，應用于消防領域，為城市消防安全決策提供數據支撐。

2、物聯網技術（IOT），應用于消防領域， 為建筑物消防設施物聯提供技術支撐。

3、互聯網&移動互聯網技術，應用于消防領域，為消防各類用戶群體提供信息化技術平臺支撐。

4、3S（RS–GIS-GPS）技術，應用于消防領域，為火警定位、處警救援等提供技術支撐。

1.4 消防物聯網

經過科學調研論證，運用先進的科學技術，在城市建設“智慧消防”平臺，創新城市消防安全管理、建立完善消防安全管理機制，達到提升城市消防安全智慧化管理，具有非常重要的意義！

1.5 現實需求

1.5.1 消防部門：

*通過智慧消防物聯網，消防主管部門可真實掌控轄區社會單位消防設施運行狀態，有效指導日常消防監督與檢查。

*對轄區社會單位的日常消防管理工作（消防巡檢、消防值班、培訓學習）進行有效監督，提高社會單位消防意識，形成消防工作齊抓共管的良好局面。

*通過對消防數據的大數據分析，對轄區社會單位火災危險程度進行量化，指導消防主管部門對火災風險研判，為消防宣傳、服務和領導指揮決策提供信息支撐。

*智慧消防物聯網是消防部門實施消防監督工作的有力抓手，*********實現了人防與技防，專業力量與社會力量的有機統一。

1.5.2 政府部門：

基于智慧消防物聯網平臺大數據分析，為各級政府部門快速構建“智慧城市”、“平安城市”的科學決策提供數據支撐與基礎保障。

1.5.3 單位用戶：

基于智慧消防物聯網平臺，聯網單位值班人員可全天候遠程實現火災報警聯動、消防設施狀態監測、消防巡檢、視頻監控及移動辦公，大大提高消防管理水平與工作效率。

1.5.4 個人用戶：

借助手機客戶端，實現對消防設施設備的實時監管，可以做到火警早發現早處理，減少財產損失和人員傷亡。

1.5.5 維保單位：

借助智慧消防物聯網平臺和手機客戶端，實現對維保單位消防設施狀態的實時監測與異常信息推送及報警信息的快速反應，對維保單位提高維保效率、降低運維成本提供有效的技術手段。

二、系統介紹

EHS-WL-P7000智慧消防物聯網云平臺是EHS德易安專門為消防工作管理建設的消防大數據平臺，通過有線、無線、移動互聯網等通信手段，將社會單位消防設施以及大量分散的消防設備進行互聯，采用物聯網、云計算、大數據分析、移動互聯等現代信息技術，獲取消防設備設施狀態信息和相關建筑信息，實現消防信息共享與應用服務的智慧消防物聯網數據平臺系統。

系統的應用將面提高消防工作科技化、信息化、智能化。管理人員和用戶人員側都可以通過WEB客戶端和手機客戶端登錄平臺能夠獲取“智慧消防”的各類信息，方便、有效的管理各類消防設施和設備，及時發現并排除消防隱患，并對火災及時自動確認和上報，并可通過報警聯動實現自動滅火，并通過監控中心或客戶端及時通報相關人員采取對應措施，提高火災防控水平及救援速度。

三、系統架構

四、軟件功能

首頁：按照管理員分配的賬號和密碼登錄；可以按對任意管理單元進行管理。

主頁：顯示管理單元內的用戶個數、在線設備、故障個數和報警個數；可以點擊圖標進入具體管理頁面。

地圖監控：顯示管理單元內安裝設備的建筑位置，可以通過移動鼠標了解建筑名稱，聯系人等信息；發生火警后，圖標會變成火苗，并發出聲音提示。

設備監控：顯示管理單元內注冊的無線煙感的在線信息、更新信息、電池信息和信號信息等。

平面圖監控：通過傳輸設備連接火災報警主機監控建筑物內所有消防設備的狀態，可以顯示位置信息，發生火警后，會自動彈跳到設備位置，并發出聲音提示。

火警監控：設備發出火警信息，在此顯示設備類型、設備編碼、火警時間、火警位置，監控人員確認火警并在此處置意見。

消防視頻監控：通過IP攝像機對消防控制室及重點部位等進行實時監控。

二維碼化管理：消防設備設施二維碼管理，應用二維碼技術為每個建筑消防設備設施建立全生命周期檔案，記錄每件設備設施的動態，電子化記錄長期保存，可溯源。

日常巡檢標準化：日常防火巡查標準化平臺內置各類消防設施日常巡檢內容，巡查人員只需根據提示內容進行操作，即可方便完成巡查工作。

定期巡檢：消防維保工作流程化簽約維保單位按照維保合同約定內容定制消防維保方案，對消防設備設施進行定期巡檢，平臺根據預制維保內容進行到期提醒、超期提醒、巡檢內容審核等。

五、無線火災報警系統

智慧消防物聯網系統采用*新的NB-iot 技術，實現了物聯網技術在消防領域的創新應用，主要針對老、舊、小、散場所，提供消防物聯網解決方案，解決這些場所的消防改造和消防設施添加困難問題，以及火災報警設備部署、管理和維護難題，方案具有覆蓋范圍大、易于部署、成本低、智能化管理以及適用范圍廣的特點。

特點介紹：

1）、覆蓋范圍廣，可大面積覆蓋建筑分散的場所

沒有距離限制，在不需要任何布線的情況下即可實現大面積分散建筑的覆蓋；

2）、端到端解決方案，簡單部署，輕松實現

終端采用無線通訊、電池供電、安裝不需要布線、后臺采用云平臺部署方式，減少IT設備購置；

3）、系統成本低，只需要很少的建設和維護費用

用戶只需要購買終端產品，不需要再購置網關等中間設備，終端產品電池一次更換可持續使用3年以上；

4）、使用簡單，方便管理

用戶只需要通過微信小程序注冊，就可輕松實現手機綁定，通過掃碼實現設備添加和使用建筑添加；

5）、智能報警，火災響應更迅速

系統云平臺通過對終端產品的監測，將低電量報警、故障報警、火災報警等多種信息通過語音、短信和微信發送給用戶和相關人員。

適用場所：

系統適用于建筑物距離遠、位置分散，電源供電無法保證，需要安裝無線感煙探測報警器的如下場所：

1）、居民住宅、三合一場所等；

2）、社區綜合服務設施等社區居民活動場所；

3）、養老院、福利院、幼兒園等老年人和兒童建筑；

4）、宿舍、出租屋、農家樂、小旅館、地下居住空間；

5）、居家養老、空巢老人、分散養老特困人員等人群住宅；

6）、殘疾人服務機構、特困人員供養服務機構等殘疾人建筑；

7）、棚戶區、城鄉結合部、傳統文化村落和三級及以上耐火等級的老舊居民住宅。

六、產品介紹

6.1 無線感煙探測報警器

獨立式光電感煙火災報警器與無線聯網報警器共同組成無線感煙探測報警器，用于探測火災時產生的煙霧，及時發出報警信號，采用NB-IOT無線通信技術，實現信號的無線上傳。

6.1.1 無線聯網報警器EHS-WL-MK3201

EHS-WL-MK3201系列智能無線聯網報警器，基于NB-IoT物聯網技術研發，可將現場各類傳感器和探測器設備信號通過NB網絡傳輸到云平臺，可以配接多種傳感器和探測器。

6.1.2 獨立式光電感煙火災探測報警器JTY-GF-GSTN701B

JTY-GF-GSTN701B獨立式光電感煙火災探測報警器，能夠探測火災時產生的煙霧，及時發出報警。

6.2 無線可燃氣體探測報警器

無線可燃氣體探測報警器由獨立式可燃氣體探測器和無線數據終端組成，用于檢測可燃氣體泄漏，預防氣體泄漏造成的危害，用于家庭、賓館、飯店、公寓等存在可燃氣體的場所進行安全監控。采用NB-IOT無線通信技術，實現信號的無線上傳。

6.2.1 無線數據終端EHS-WL-MK3501

6.2.2 獨立式可燃氣體探測報警器GST-BT002F

6.3 無線火災聲光警報器

無線火災聲光警報器由火災聲光警報器和無線聯動控制模塊組成，當現場發生火災并確認后，安裝在現場的無線火災聲光警報器可由智慧消防物聯網平臺啟動，發出強烈的聲光報警信號，以達到提醒現場人員注意的目的。

6.3.1 無線聯動控制模塊EHS-WL-MK3503

6.3.2 火災聲光警報器GST-HX-200A

6.3.3 無線手動報警按鈕EHS-WL-MK3701

6.3.3 無線手動報警按鈕EHS-WL-MK3701

無線手動報警按鈕，一般安裝在公共場所，當人工確認發生火災后，按下報警按鈕上的按片，即可向智慧消防物聯網平臺發出報警信號。

6.3.4 無線聯動控制模塊EHS-WL-MK3901

通過接收智慧消防物聯網平臺以無線方式發出指令，可對防火卷簾門、排煙風機及消防廣播、消防水泵等設備進行聯動控制。

七、智慧安全用電監測系統

EHS-XF-DQ3060德易安智慧安全用電監測系統是指基于物聯傳感、移動互聯、云計算技術及大數據等現代信息技術，由各類特定傳感器通過智慧安全用電監測模塊，將引起電氣火災的主要因素，如線纜溫度、箱體溫度、三相電壓、三相電流和剩余電流等參數進行實時在線監測，實時傳送至云服務平臺?！?/span>

通過云平臺對數據的分析及判斷，及時掌握線路動態運行存在的用電安全隱患，及時發現電氣隱患，判斷原因，******潛在電氣火災安全隱患，預防火災發生，提高企業用電安全管理水平，******保障用電安全。

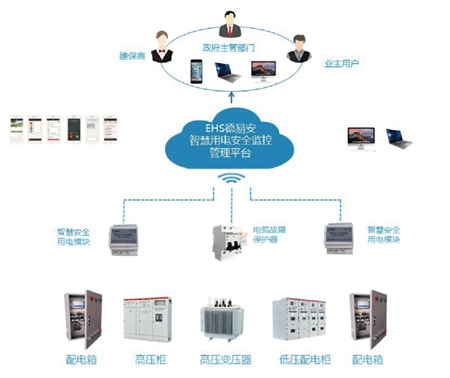

7.1  系統架構

7.2 智慧安全用電監測模塊

產品簡介：

EHS-XF-DQ3060智慧安全用電監測模塊適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等供電線路的電壓、電流、剩余電流和溫度的實施監測。支持GPRS無線通信，數據直接傳送至云平臺。

八、消防水系統監測系統

8.1 無線壓力傳感器

產品簡介：

EHS-WL-MK3601無線壓力傳感器本系列探測器用于消防水系統壓力的監測，采用GPRS/NB-IoT技術，實現信號的無線上傳。

8.2 無線液位傳感器

產品簡介：

本系列無線液位探測器用于消防水箱、水池液位的檢測，采用GPRS/NB-IOT無線傳輸，實現信號的無線上傳。

技術參數：

量 程： 0～0.1M～1M～3M～5M～10M～20M～50M～100M～200M～500M （水位高/深度,*小量程為0.1米）

輸 出：GPRS/NB

綜合精度： ±0.25%FS、±0.5%FS

供 電： 3.6V/3500mAh

絕緣電阻： ≥1000 MΩ/100VDC

負載電阻: 電流輸出型：*大800Ω

電壓輸出型：大于50KΩ

介質溫度：-20～85℃

環境溫度：-20～85℃

儲存溫度：-40～90℃

相對濕度： 0～95% RH

密封等級：IP68

過載能力： 150%FS

響應時間：≤5mS

穩 定 性：≤±0.15%FS/年

振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）

電氣連接：3/5芯導氣屏蔽電纜全密封；標準配線8米

壓力連接：投入式

連接螺紋材料：304/316L不銹鋼

九、火災報警主機聯網系統

對分散獨立的消防控制室內的火災自動報警主機，通過遠程聯網裝置進行聯網，實現集中管理，有火情發生時，報警信息上傳到監控管理中心，實現火災報警，故障信息處理及時，統一管理。

系統實時采集聯網單位火災報警控制器的報警信息和設備運行狀態信息，實現對聯網單位自動報警系統的*********感知、全過程監控。能夠提前發出各種故障隱患，保障自動報警系統各項設施正常運行。

9.1 系統架構

9.2 傳輸設備JK-TX-GST6000D

產品簡介：

JK-TX-GST6000D傳輸設備，可依據GB16806-2006《消防聯動控制系統》和GB26875-2011《城市消防遠程監控系統》技術規范相關要求設計?？蓪崿F對分散的消防控制器進行集中監控，是城市消防監控管理網絡系統中不可缺少的部分。

9.3 傳輸設備JK-TX-GSTN6100

產品簡介：

JK-TX-GSTN6100傳輸設備，設計滿足雙國標要求(GB26875.1-2011、GB16806-2006)，通訊方式多樣化（TCP網絡、GPRS、CDMA），壁掛式結構維護便捷，模塊化設計配置靈活，高端品質工業設計，流線外觀，精致時尚。

十、消防視頻與通道監測系統

10.1 消防視頻監控

監控管理中心可以通過視頻監控系統監控消防控制室值班人員狀況，如發現消防值班室人員有脫崗現象，也可以通過調取存儲視頻圖像進行查看，作為管理的依據。

監控管理中心收到火警信息后，可以調取與報警位置相關的視頻監控，通過查看現場視頻圖像輔助進行火警真偽確認并為真實火警的處理提供有價值的信息。同時可以查看發生火警后消防控制室值班人員的處置是否得當。

通過消防視頻監控還可以對建筑物重點部位情況、危險區域現場等進行實時監控，發現問題及時處置。

10.2 消防通道監控

消防通道是指消防人員實施營救和被困人員疏散的通道，比如樓梯口、過道等。占用、堵塞、封閉消防車通道，妨礙消防車通行，將會給火災救援和人員逃生造成巨大困難，因此，保持消防通道暢通具有不可低估的作用。

如何實現對消防通道的動態監測及預警，需要借助現代信息化手段，實現從人為監測到智慧監測的轉變。針對人為翻看視頻監控效率低下，只能事后追查不能事先預警的困境，德易安采用AI智能分析設備，可自動識別阻塞消防通道的行為和情況，部署于在重要的消防通道，當發現足以阻塞消防通道的情況發生時（放置大件物體或停車等長時間）時，系統將**時間發出警報給消防監控管理中心及相關負責人員，可以及時處置阻塞消防通道的行為，保障發生火警時消防車可以順暢通過，人員逃生可以順利通過。

德易安系統采用高清網絡攝像機，基于*先進的視頻管理平臺，AI智能攝像機將自動識別和抓拍消防通道阻塞事件圖片和視頻，直接上傳到智慧消防管理平臺，并發出報警信息。系統采用先進的邊緣算法，可大幅降低誤報率，可以適用于室內和室外等復雜環境。

十一、消防設備設施巡檢管理系統

二維碼管理：

消防設備設施二維碼化管理，應用二維碼技術為每個建筑消防設備設施建立全生命周期檔案，記錄每件設備設施的動態，電子化記錄長期保存，可溯源。

日常巡檢標準化：

日常防火巡查標準化平臺內置各類消防設施日常巡查內容，巡查人員只需根據提示內容進行操作，即可方便完成巡查工作。

定期巡檢：

消防維保工作流程化簽約維保單位按照維保合同約定內容制定消防維保方案，對消防設備設施進行定期巡檢，平臺根據預制維保內容進行到期提醒、超期提醒、巡檢內容審核等。

故障處理：

故障處理及時化、多樣化巡查中發現問題，巡查工程師可在平臺進行上報，主管領導可以根據故障現象，選擇內部報修、維保單位維修、廠家工程師維修等，通過手機客戶端進行呼叫，對維修過程進行全程電子化監督。

資料管理：

平臺為企業提供一定數量存儲空間，可以用來保存竣工圖紙、驗收文件、產品技術資料等文檔，為后續維修服務提供技術支撐。

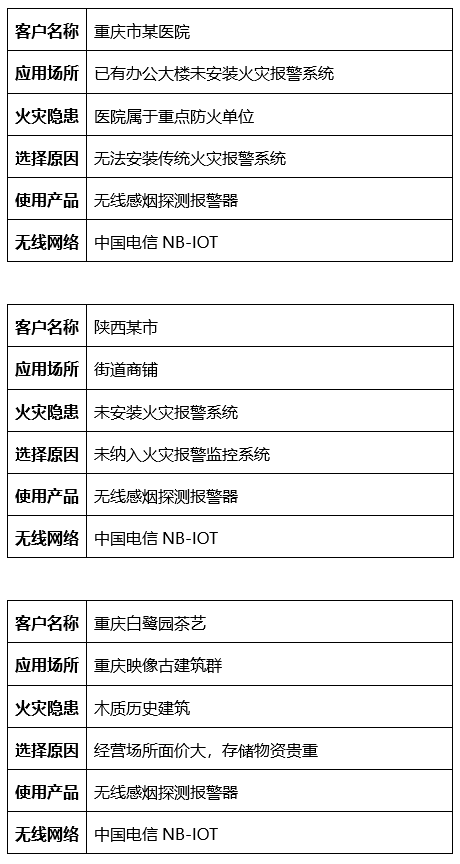

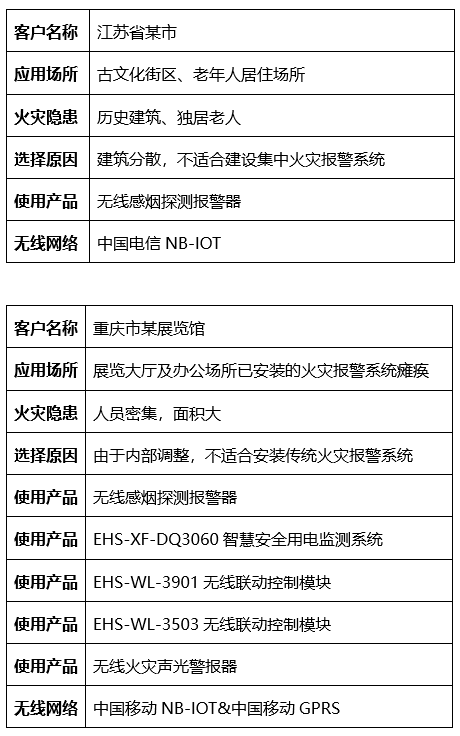

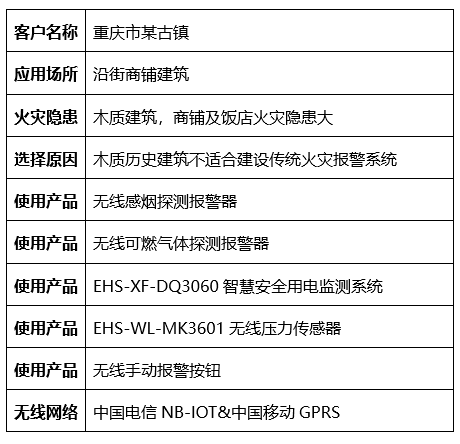

十二、案例介紹
