一、系統簡介

集中控制型消防應急照明和疏散指示系統是利用智能網絡系統，將建筑內部的消防應急標志燈具和消防應急照明燈具組成一個智能網絡系統，在火災發生時，可根據火災發生地點，經過系統內軟件程序計算，以遠離火源為原則自動生成疏散路徑，迅速智能的為建筑內不同地點的人群指示*佳的逃生路線，*大程度的避免傷亡，是現今公共建筑領域應急逃生疏散*先進的系統之一。

二、系列的特點與組成

1、集中控制型消防應急照明和疏散指示系統是由應急照明控制器、應急照明集中電源、集中控制型消防應急標志燈、集中控制型消防應急照明燈組成。

2、本系統執行標準：GB17945-2010標準。

3、本系統內消防應急燈具均帶有獨立地址碼并自帶傳感器，能夠保證其******可識別及可控性，能夠滿足日常管理及火災發生時應急疏散的不同控制要求。

4、本系統采用集中電源集中供電，燈具內不含蓄電池，大大減少了日常維護工作量，有效的降低了維護成本。

5、本系統所有燈具均采用高亮度LED光源，能夠滿足不同建筑環境下國標對燈具照度的要求。

6、本系統可采用“干結點、RS232接口、Modbus協議”等多種形式與其他系統聯動。

三、系統基本功能

1、日常管理開/關程序采用二次編程方法由業主自定。

2、監控主站系統自動對下層設備燈具進行實時監控，發生故障時可發出聲光報警，聲故障可手動******，光故障必須排除故障后解除。

3、強迫點燈，火災信號輸入，全系統燈具均歸入強迫點亮狀態。

4、緊急疏散程序方案可編輯，需要時可統一根據火災信號對標志燈進行編程，對危險局域的樓梯出口燈關閉，指向危險區域的應急標志燈箭頭調整。燈具具有頻閃功能，吸引人們視覺注意，引導人們安全快速的逃離危險區域。

5、系統維持主電工作48小時后每隔30天能自動由主電工作狀態轉入應急工作狀態，然后自動恢復到主電工作狀態；備電持續時間30s-120s。由此保證在火災發生前系統及每一個燈具均是處于完好狀態；系統持續主電工作每隔一年能自動由主電工作狀態轉入應急工作并持續至放電終止，然后自動恢復到主電工作狀態；且不小于30分鐘。由此保證在火災發生前系統及每一個燈具均處于良好的狀態。

四、系統架構

五、應急照明控制器

性能特征

◎ 顯示建筑電子地圖         ◎ 設備可視化、狀態查詢、故障報警

◎ 智能疏散算法                ◎ 圖形編程功能

◎ 離線模擬測試                ◎ 系統自檢功能：月檢和年檢

◎ 兩種聯動方式：火災報警協議和聯動信號

◎ 設備應急支持手動和自動方式

◎ 設備顯示位置與安裝位置對應

六、應急照明集中電源

性能特征

◎ 工作狀態上報                        ◎ 遠程控制應急

◎ 智能充電功能                        ◎ 充放電、欠壓

◎ 具有輸出過流、過載報警       ◎ 應急轉換時間≤0.01s

◎ 市電檢測和消防聯動功能       ◎ A型應急照明集中電源

七、集中控制型消防應急標志燈

此類標志燈只適用于集中電源型的系統，燈具內無獨立的電池，在應急狀態時由應急照明集中電源（EPS）供電，燈具的所有工作狀態顯示在應急照明控制器上，并可在控制器上控制標志燈的各種功能。

性能特征

◎ 超薄設計，超低功耗                                          ◎ 工作狀態上報

◎ 遠程指令控制，頻閃、亮燈、滅燈及語音功能     ◎ LED 故障檢測

吊裝

EA-BLJC-2LREII1W-3301D

產品型號 ：EA-BLJC-2LREII1W-3301D

外形尺寸 ：352mm×138mm×7mm

安裝方式 ：吊裝                                        工作電壓 ：DC24V/DC36V

防護等級 ：IP30                                        外殼材質 ：不銹鋼

額定功率 ：1W                                          應急時間 ：≥90min

產品類型

壁掛/嵌入

EA-BLJC-1LREII0.5W-3306B

產品型號 ：EA-BLJC-1LREII0.5W-3306B

外形尺寸 ：352mm×138mm×7mm

安裝方式 ：壁掛 /嵌入                                   工作電壓 ：DC24V/DC36V

防護等級 ：IP30                                            外殼材質 ：不銹鋼

額定功率 ：0.5W                                           應急時間 ：≥90min

產品類型

性能特征

◎ 耐腐蝕外殼，IP67 防護等級                        ◎ LED 故障檢測

◎ 遠程指令控制，頻閃、亮燈、滅燈功能        ◎ 工作狀態上報

地埋燈

EA-BLJC-1LREⅠ1W-3310D /EA-BLJC-1LREⅠ1W-3320D

產品型號 ： EA-BLJC-2LREII1W-3301D/EA-BLJC-1LREⅠ1W-3320D

外形尺寸 ：?170mm×23mm/?245mm×23mm

安裝方式 ：壁掛               工作電壓 ：DC24V/DC36V

防護等級 ：IP67               外殼材質 ：鋼化玻璃

額定功率 ：1W                應急時間 ：≥90min

產品類型

雙向、單向

八、集中控制型消防應急照明燈

性能特征

◎ 擁有獨立通訊地址，通訊地址為出廠設定，******地址

◎ 可遠程指令控制，亮燈、滅燈

◎ 具有LED開路、短路保護             ◎ 具有磁吸上報功能

◎ 通訊狀態指示功能                       ◎ 高亮、低功耗L

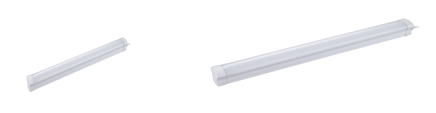

熒光燈

EA-ZFJC-E18W-3518 /EA-ZFJC-E10W-3510

安裝方式 ：吸頂/吊裝                  工作電壓 ：DC24V/36V

防護等級 ：IP65                          外殼材質 ：塑料

額定功率 ：18W/10W                 應急時間 ：≥90min

產品特性

LED應急照明支架燈（塑料），常用于地下室、停車場等場所，應急情況下，燈具強制點亮達到應急照明的作用。

吸頂燈

EA-ZFJC-E12W-3512

產品型號 ： EA-ZFJC-E12W-3512

外形尺寸 ：?280mm×H65mm

安裝方式 ：吸頂                工作電壓 ：DC24V/DC36V

防護等級 ：IP30                外殼材質 ：金屬+塑料

額定功率 ：12W                應急時間 ：≥90min

產品特性

吸頂應急照明燈，適用于樓梯間，平時通過感應功能兼備日常照明，應急情況下，燈具強制點亮達到應急照明的作用。

吸頂燈

EA-ZFJC-E8W-3508

產品型號 ：EA-ZFJC-E8W-3508

外形尺寸 ：?280mm×H82mm

安裝方式 ：吸頂           工作電壓 ：DC24V/DC36V

防護等級 ：IP30           外殼材質 ：金屬+塑料

額定功率 ：8W             應急時間 ：≥90min

吸頂燈

EA-ZFJC-E6W-3506

產品型號 ： EA-ZFJC-E6W-3506

外形尺寸 ：?120mm×H35mm

安裝方式 ：嵌入式/吸頂           工作電壓 ：DC24V/DC36V

防護等級 ：IP65                       外殼材質 ：塑料

額定功率 ：6W                        應急時間 ：≥90min

產品特性

這種燈型具有嵌頂/吸頂等多種安裝方式，實現了一燈多用。更好的與屋頂及整體建筑裝修環境融為一體。

嵌入式

EA-ZFJC-E3W-3503

產品型號 ：EA-ZFJC-E3W-3503

外形尺寸 ：?100mm×H60mm

安裝方式 ：嵌入式/吸頂          工作電壓 ：DC24V/DC36V

防護等級 ：IP65                     外殼材質 ：塑料

額定功率 ：3W                       應急時間 ：≥90min

產品特性

這種燈型完美的將身形隱藏在天花板內，給人一種美觀的景象。

壁掛燈

EA-ZFJC-B15W-3515B

產品型號 ：EA-ZFJC-B15W-3515B

外形尺寸 ：?210mm×55mm

安裝方式 ：明裝吸頂/壁掛      工作電壓 ：DC24V/DC36V

防護等級 ：IP65                     外殼材質 ：塑料

額定功率 ：15W                     應急時間 ：≥90min

產品特性

可內置微波感應開關，可編程控制，可定時開關燈，應急強制點亮。

壁掛燈

EA-ZFJC-B8W-3508B

產品型號 ：EA-ZFJC-B8W-3508B

外形尺寸 ：L225mm×W55mm×H100mm

安裝方式 ：明裝吸頂/壁掛      工作電壓 ：DC24V/DC36V

防護等級 ：IP65                     外殼材質 ：塑料

額定功率 ：8W                       應急時間 ：≥90min

產品特性

可內置微波感應開關，可編程控制，可定時開關燈，應急強制點亮。

壁掛燈

EA-ZFJC-E6W-3506B

產品特性

吸頂應急照明燈，適用于樓梯間，平時通過感應功能兼備日常照明，應急情況下，燈具強制點亮達到應急照明的作用。

產品型號 ：EA-ZFJC-E6W-3506B

外形尺寸 ：253mm×122mm×58mm

安裝方式 ：壁掛              工作電壓 ：DC24V/DC36V

防護等級 ：IP30              外殼材質 ：塑料

額定功率 ：6W                應急時間 ：≥90min

產品特性

壁掛應急照明燈（簡稱:蛇眼燈），外形酷似眼睛，應急情況下，燈具強制點亮達到應急照明的作用。

壁掛燈

EA-ZFJC-E3W-3503B

產品型號 ：EA-ZFJC-E3W-3503B

外形尺寸 ：250mm×235mm×38mm

安裝方式 ：壁掛              工作電壓 ：DC24V/DC36V

防護等級 ：IP30              外殼材質 ：金屬+塑料

額定功率 ：3W                應急時間 ：≥90min

產品特性

壁掛應急照明燈（簡稱:雙頭燈），適用于樓梯間或走廊，應急情況下，燈具強制點亮達到應急照明的作用

九、集中控制型防爆燈具

此類燈具大多數用于廠房，柴油機房，工業用房等。

防爆標志燈

EA-ZFJC-1LREII1W-3307F

產品型號 ：EA-ZFJC-1LREII1W-3307F

外形尺寸 ：355mm×165mm×73mm

安裝方式 ：壁掛              工作電壓 ：DC24V/DC36V

防護等級 ：IP65              外殼材質 ：不銹鋼+壓鑄鋁

額定功率 ：1W                應急時間 ：≥90min

性能特征

◎ 遠程指令控制，頻閃、亮燈、滅燈

◎ 防水、防塵、防爆

防爆照明燈

EA-ZFJC-E3W-3503F

產品型號 ：EA-ZFJC-E3W-3503F

外形尺寸 ：252mm×235mm×75mm

安裝方式 ：壁掛              工作電壓 ：DC24V/DC36V

防護等級 ：IP65              外殼材質 ：金屬+塑料

額定功率 ：3W                應急時間 ：≥90min

性能特征

◎ 遠程指令控制，頻閃、亮燈、滅燈

◎ 防水、防塵、防爆

產品特性

壁掛應急照明燈，適用于廠房、工業用房等，應急情況下，燈具強制點亮達到應急照明的作用。

十、產品型號速查表
